Автоматика в подсобном хозяйстве.
02.03.2013, 21:59
Источник материала сайт http://c2.at.ua.

Оптимальное управление достигается применением автоматизации и позволяет, значительно экономить энергоресурсы, уменьшить трудозатраты и расходы на содержание.
Схема изначально разработана для автономного управления в небольшом птичнике, но возможно этой программе можно найти варианты применения и для других целей...
В этой статье описывается принцип управления версии два, про предыдущую версию один можно почитать здесь..

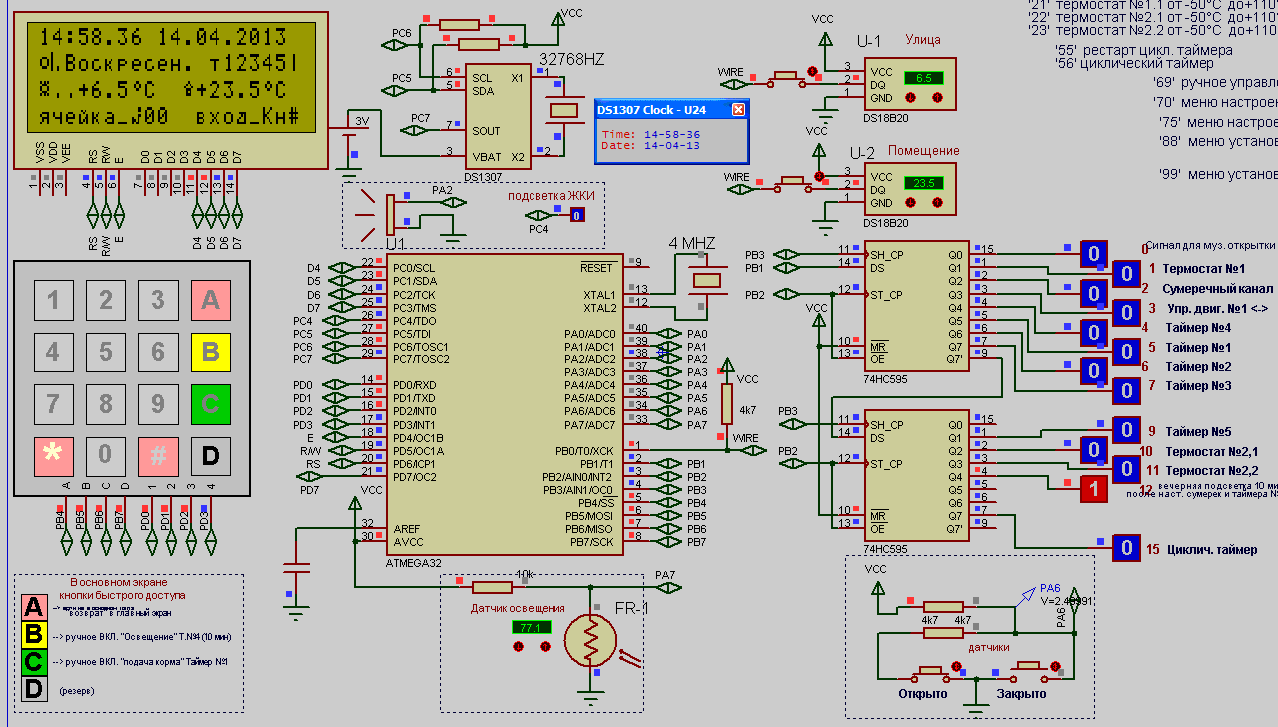

Схема (по клику подробней).
Данная программа, ориентируясь по часам реального времени, и по установленным значениям термостатов, может выполнять в автономном режиме такие функции.

- Управление освещением.
- Кормление в течение суток (до 10-ти раз).
- Поддержание нужной температуры в помещении.
- управление электроприводом (дверкой).


Функционально программа управляет выходами от 5-ти таймеров..

Первый и второй таймер предназначены для управления исполнительного привода (механизма) кормления.
Соответственно:
- Первый таймер, это до 6-ти раз включение с длительностью от 1 секунды до 4-х минут.
- Второй таймер, это еще четыре таких же периода.

С третьего по пятый таймеры это периоды включения от 1 мин. до 23 часов 59мин.
- Третий таймер – имеет четыре периода вкл.- выкл.,
- Четвертый таймер два и пятый таймер два периода вкл.- выкл..

- Термостаты, диапазон работы и установок термостатов от -50°С до+110°С.
Первый работает по типу 'нагревателя', второй и по типу 'нагревателя' и по типу 'охладителя' (выходы раздельные).

- Циклический таймер имеет два независимых настраиваемых диапазона времени,
таймер паузы №1 от 1сек. до 96 часов и таймер включенной нагрузки №2 отрезок времени от 1сек. до 96 часов (четверо суток).

- Сумеречный канал, это дополнительно возможность управления электроприборами по реальному времени суток день - ночь, точно определяя границу наступления сумерек и рассвета.
Имеет временную настраиваемую задержку от 0 до 90 минут , для предотвращения ложных срабатываний, после наступления сумерек или рассвета.

Управление происходит от матричной клавиатуры 4х4.
Набрав на клавиатуре управления определенный номер ячейки, осуществляем вход в меню, или получаем управление определенной командой.

После набора выбранных цифровых значений, нажать кнопку #.



Настройки и функции.


















Расположение на основном экране информации от различных устройств


Детали. Клавиатура 4х4 (телефонная), ATmega32a, Ds1307, DS18b20, ЖКИ 20х4 (RC2004C-YHY-CSX или RC2004A-YHY-CSX), пьезо динамик (без генератора)
Программа работает на тактовой частоте 4 мНz, на внешний кварц выставляются так.



Проект в proteusе, который использовался при разработке и отладки этой схемы……



Мой вариант исполнения в «железе» этой схемы

Печатные платы приложены в архиве.


И еще....
Доступно только для пользователей


Архив файлов; Автоматика в подсобном хозяйстве V-2.

.
